La Barra Filettata: Elemento Fondamentale per Sistemi di Ancoraggio Affidabili

Le barre filettate rappresentano un componente cruciale e versatile nell'ambito dei sistemi di fissaggio, trovando applicazione in una vasta gamma di contesti, dalle costruzioni civili e industriali fino a interventi di manutenzione e installazione di elementi strutturali. La loro funzione primaria è quella di fungere da collegamento robusto e sicuro, specialmente quando impiegate in combinazione con ancoranti chimici o meccanici, garantendo la tenuta di carichi significativi e la stabilità nel tempo. La scelta della barra filettata appropriata è dettata da una serie di fattori, tra cui il materiale di base in cui verrà installata, le condizioni ambientali, i carichi previsti e il tipo di ancoraggio utilizzato.

Tipologie di Barre Filettate e Materiali

Le barre filettate sono disponibili in diverse lunghezze, diametri e classi di resistenza, realizzate con materiali che ne determinano le prestazioni e l'idoneità a specifici impieghi. Le lunghezze standard più comuni sono di 1 metro e 3 metri, ma la loro principale caratteristica di flessibilità risiede nella possibilità di essere tagliate a misura per adattarsi perfettamente all'esigenza progettuale.

Acciaio Zincato

L'acciaio zincato è uno dei materiali più diffusi per la produzione di barre filettate, grazie al suo buon compromesso tra resistenza, durabilità e costo. Il processo di zincatura a caldo fornisce uno strato protettivo che conferisce all'acciaio un'eccellente resistenza alla corrosione, rendendolo adatto per un'ampia varietà di applicazioni, sia in ambienti interni che esterni, purché non eccessivamente aggressivi.

• Classe 4.8: Le barre filettate in acciaio zincato con classe di resistenza 4.8, come quelle da 1 metro e disponibili in diametri da M6 a M30, sono ideali per applicazioni leggere. Questa classe di resistenza indica una resistenza alla trazione di circa 40 kg per mm², paragonabile all'acciaio SK2. Sono una scelta comune per fissaggi che non sono soggetti a carichi estremamente elevati.
• Classe 8.8: Per applicazioni che richiedono una maggiore capacità di carico, le barre filettate in acciaio zincato di classe 8.8 rappresentano una soluzione più robusta. Disponibili in lunghezze di 1 metro (diametri da M6 a M36) e 3 metri (diametri da M8 a M30), offrono una resistenza alla trazione significativamente superiore, garantendo maggiore sicurezza in contesti più esigenti. Le barre in classe 8.8 sono spesso utilizzate per fissare piastre base, strutture metalliche e in applicazioni dove sono previsti carichi dinamici. Alcune varianti sono specificamente indicate per l'uso con ancoranti ibridi o epossidici iniettabili in calcestruzzo e muratura, e possono essere disponibili con finitura zincata a caldo (HDG) per una protezione anticorrosiva potenziata.

Acciaio Inox (A2 e A4)

L'acciaio inossidabile è la scelta d'elezione per applicazioni in ambienti particolarmente difficili o dove è richiesta la massima resistenza alla corrosione.

• Acciaio Inox A2: Le barre filettate in acciaio Inox A2, disponibili in lunghezze di 1 metro e diametri da M6 a M30, offrono un'ottima resistenza alla corrosione in ambienti non eccessivamente aggressivi, come quelli interni o esterni moderati. Sono una soluzione affidabile per fissaggi in muratura e calcestruzzo, specialmente in presenza di umidità o in prossimità di zone marine (a debita distanza dalla costa).

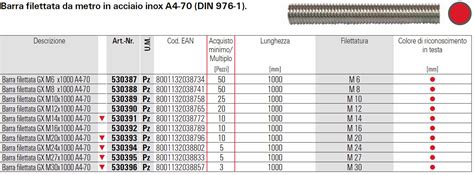

• Acciaio Inox A4 (o HCR): Per le applicazioni più critiche, come quelle in aree costiere, strade soggette a sale antigelo, o in ambienti con elevato inquinamento industriale, è necessario ricorrere all'acciaio inossidabile A4 o a leghe speciali come l'HCR (High Corrosion Resistance). Queste barre filettate sono progettate per resistere alle condizioni ambientali più severe, garantendo una durabilità eccezionale e la massima sicurezza anche in scenari altamente corrosivi. Sono specificamente indicate per l'uso con fiale chimiche ad alte prestazioni, come le HVU-TZ, su calcestruzzo fessurato e non fessurato.

Sistemi di Ancoraggio e Complementi

Le barre filettate sono raramente utilizzate da sole; fanno parte di un sistema di ancoraggio più ampio che comprende altri componenti essenziali per garantire un fissaggio solido e duraturo.

Ancoranti Chimici

Le barre filettate trovano un impiego particolarmente efficace in combinazione con gli ancoranti chimici, come resine epossidiche o ibride iniettabili. Questi sistemi permettono di realizzare fissaggi ad altissime prestazioni, anche in materiali di base fessurati o di qualità non ottimale. La barra filettata viene inserita nel foro precedentemente riempito con l'ancorante chimico, che una volta indurito crea un blocco solido e monolitico attorno alla filettatura, garantendo una tenuta eccezionale.

Dadi e Rondelle

I dadi e le rondelle sono accessori indispensabili che completano il sistema di fissaggio.

• Dadi: I dadi di Bossong, disponibili in diverse classi di resistenza (come 8 e Inox A2), assicurano la compatibilità con le barre filettate e gli ancoranti chimici. Sono progettati per mantenere elevate prestazioni anche sotto carichi significativi, garantendo robustezza e precisione dimensionale. Esistono anche controdadi di sicurezza (come il MU-SL R secondo Norme UNI 8835 - DIN 7967) che aumentano ulteriormente l'affidabilità del fissaggio, prevenendo lo svitamento accidentale.
• Rondelle: Le rondelle di Bossong svolgono un ruolo fondamentale nella corretta distribuzione dei carichi. Utilizzate in abbinamento a barre filettate e dadi, assicurano un fissaggio uniforme, riducendo le sollecitazioni localizzate e aumentando la stabilità complessiva del collegamento. La loro presenza è cruciale per evitare danni al materiale di base e per massimizzare la capacità portante del fissaggio. Le rondelle in acciaio zincato o inox offrono resistenza alla corrosione e lunga durata, anche in ambienti esterni o aggressivi.

Le barre con dadi e rondelle pre-assemblate, come quelle offerte da Bossong, rappresentano una soluzione pratica e affidabile che semplifica l'installazione e riduce i tempi di montaggio, fornendo un sistema di fissaggio completo.

Altri Accessori

Esistono anche accessori specifici come le bussole distanziatrici (ad esempio, la boccola distanziatrice ACDB) che permettono di creare un isolamento elettrico o di gestire specifici requisiti di installazione, come il centraggio o il trattenimento sopratesta di barre filettate.

Applicazioni Specifiche

La versatilità delle barre filettate le rende adatte a una moltitudine di applicazioni:

• Fissaggio di Piastre Base: Sono essenziali per ancorare piastre metalliche a strutture in calcestruzzo o muratura, su cui verranno poi montate colonne, macchinari o altri elementi strutturali.
• Installazione di Carpenteria Metallica: Utilizzate per collegare elementi strutturali in acciaio, garantendo la solidità e la stabilità delle costruzioni.
• Fissaggio di Infissi e Persiane: Permettono di fissare saldamente telai di finestre, porte e persiane a pareti in muratura o calcestruzzo.
• Montaggio di Controsoffitti e Impianti: Impiegate per sospendere controsoffitti, canalizzazioni, tubazioni e altre infrastrutture all'interno di edifici.
• Ancoraggi per Carichi Gravosi: In combinazione con ancoranti chimici ad alte prestazioni, sono in grado di sostenere carichi molto elevati, anche in condizioni critiche come calcestruzzo fessurato o strutture soggette a vibrazioni.
• Ancoraggi Termici: Alcuni tipi di barre filettate sono progettati per il fissaggio non strutturale attraverso pareti isolate, minimizzando la creazione di ponti termici e migliorando l'efficienza energetica dell'edificio.
• Applicazioni Dinamiche: Barre specifiche in acciaio al carbonio sono destinate all'uso con ancoranti ibridi a iniezione per carichi dinamici, garantendo sicurezza anche in presenza di sollecitazioni variabili.

Software di Calcolo

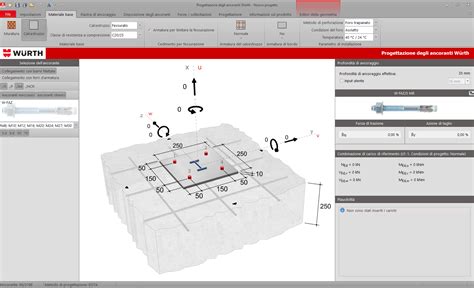

Per garantire la corretta progettazione e la sicurezza dei sistemi di ancoraggio, molti produttori mettono a disposizione software di calcolo dedicati, come il PROFIS Software. Questi strumenti permettono di verificare la resistenza degli ancoraggi in base alle normative vigenti, considerando i diversi tipi di barre filettate, ancoranti chimici e materiali di base, fornendo una base solida per la scelta dei componenti più idonei e per la definizione delle corrette distanze di bordo e interasse.

In conclusione, la barra filettata, pur essendo un componente apparentemente semplice, è un elemento fondamentale che, se scelto e installato correttamente in combinazione con gli accessori appropriati, garantisce la sicurezza, la stabilità e la durabilità di un'ampia gamma di applicazioni edilizie e industriali. La disponibilità di diverse classi di resistenza, materiali e lunghezze, unita alla possibilità di personalizzazione tramite taglio, la rende una soluzione estremamente versatile per soddisfare le esigenze più svariate del settore delle costruzioni.
