Pompe a Trascinamento Magnetico: Caratteristiche, Applicazioni e Vantaggi Tecnologici

Le pompe a trascinamento magnetico rappresentano un'evoluzione significativa rispetto alle configurazioni tradizionali delle pompe centrifughe con tenute meccaniche, offrendo soluzioni avanzate per il trasferimento di fluidi in una vasta gamma di settori industriali. La loro progettazione innovativa, basata sull'utilizzo di campi magnetici per trasmettere la coppia motrice, elimina la necessità di connessioni fisiche dirette tra motore e girante, garantendo un livello di sicurezza, affidabilità e contenimento del fluido senza precedenti. Questo articolo esplora in dettaglio le caratteristiche, le applicazioni e i vantaggi di questa tecnologia, evidenziando come essa risponda alle esigenze sempre più stringenti di processi industriali che trattano sostanze aggressive, corrosive, tossiche o costose.

Il Principio di Funzionamento: Un Accoppiamento Magnetico Rivoluzionario

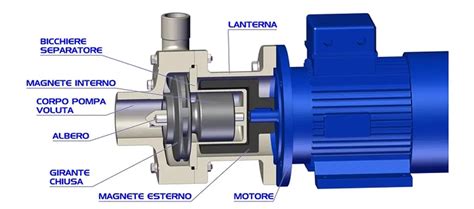

Il funzionamento delle pompe a trascinamento magnetico è intrinsecamente semplice ma estremamente efficace. Al cuore di questa tecnologia vi è un accoppiamento magnetico che sostituisce la tradizionale tenuta meccanica. Il sistema si compone di due elementi magnetici principali: un magnete induttore, collegato all'albero motore, e un magnete indotto, solidale alla girante della pompa. Quando il magnete induttore, mosso dal motore, ruota, genera un campo magnetico rotante. Questo campo magnetico attrae e trascina il magnete indotto, trasferendo così la coppia motrice alla girante senza alcun contatto fisico diretto.

La girante è montata su un albero che non attraversa il corpo pompa, ma è supportato da cuscinetti a manicotto. L'intero gruppo rotore interno, comprensivo di albero e magneti, è alloggiato all'interno di un involucro, noto come "bicchiere" o "camicia statica di tenuta", realizzato in materiali compatibili con il fluido pompato, come acciaio inox, Hastelloy, o plastiche speciali come PP (polipropilene) e PVDF (polivinilidenfluoruro). Questa camicia statica isola completamente il liquido dall'esterno, impedendo qualsiasi tipo di fuoriuscita. Nelle pompe di dimensioni più ridotte, è possibile una configurazione con motore brushless DC "canned", dove il bicchiere della pompa è integrato negli avvolgimenti del motore, creando un campo magnetico rotante che si collega direttamente al magnete interno.

Questo design ermetico è il fondamento della sicurezza e dell'affidabilità delle pompe a trascinamento magnetico, eliminando uno dei principali punti di potenziale perdita e usura presenti nelle pompe centrifughe tradizionali con tenuta meccanica.

Materiali e Costruzione: Resistenza Chimica e Durata nel Tempo

La scelta dei materiali è cruciale per garantire l'efficacia e la longevità delle pompe a trascinamento magnetico, specialmente quando si tratta di movimentare fluidi aggressivi o operare in condizioni estreme. I componenti a contatto con il liquido sono selezionati per offrire la massima resistenza chimica e termica.

• Acciaio Inox e Hastelloy: Questi materiali metallici sono comunemente impiegati per la loro robustezza e resistenza chimica generale. Le pompe in acciaio inox o Hastelloy sono particolarmente adatte per liquidi chimici pericolosi come solventi, idrocarburi, oli e alcuni liquidi infiammabili. La serie metallica può gestire liquidi a temperature elevate, fino a 160°C o anche 300°C nel settore Oil & Gas per oli diatermici.
• Plastiche Anti-corrosione (PP e PVDF): Il polipropilene (PP) è un polimero termoplastico ampiamente utilizzato per la sua eccellente resistenza agli acidi e alle basi. Il PVDF (polivinilidenfluoruro) è un termoplastico fluorurato che offre una resistenza eccezionale alla corrosione e alle alte temperature, rendendolo ideale per acidi fortemente concentrati. Tuttavia, il PVDF non è idoneo per alcune basi inorganiche come la soda caustica. Le pompe in PP e PVDF sono prive di parti metalliche a contatto diretto con il liquido, garantendo un'elevata resistenza alla corrosione, anche con acidi concentrati.
• Rivestimenti Polimerici: In alcuni casi, componenti metallici possono essere rivestiti con polimeri speciali per aumentarne la resistenza chimica.

I magneti utilizzati sono tipicamente realizzati con terre rare ad alta energia, come Neodimio-Ferro-Boro (NeFeB) o Samario-Cobalto (SmCo), per garantire una trasmissione di coppia sufficiente e una lunga durata. Per proteggere il giunto magnetico dall'aggressione chimica, può essere applicato un rivestimento anti-corrosione.

La selezione accurata dei materiali, basata sulle specifiche del fluido da pompare, sulle condizioni operative (temperatura, pressione) e sull'ambiente di installazione, è fondamentale per garantire il funzionamento affidabile e continuo della pompa.

Applicazioni Industriali: Sicurezza e Affidabilità in Ambienti Critici

Le pompe a trascinamento magnetico sono la scelta preferenziale in tutte quelle applicazioni dove la tenuta e la sicurezza sono requisiti assoluti. La loro capacità di gestire fluidi pericolosi, corrosivi, tossici o infiammabili senza rischio di perdite le rende indispensabili in diversi settori.

Industria Chimica e Petrolchimica

In questi settori, la movimentazione sicura di acidi forti come l'acido solforico o cloridrico, basi concentrate, solventi e altre sostanze chimiche aggressive è una priorità. Le pompe a trascinamento magnetico, grazie alla loro costruzione ermetica, prevengono qualsiasi fuoriuscita di vapori infiammabili o liquidi tossici, garantendo la conformità alle normative di sicurezza e ambientali. Sono spesso utilizzate in processi di dosaggio, trasferimento da serbatoi, reazioni chimiche e in ambienti classificati ATEX (Atmosfere Esplosive).

Oil & Gas

Nel settore Oil & Gas, le pompe a trascinamento magnetico trovano impiego nella movimentazione di fluidi a temperature estremamente elevate, come gli oli diatermici che possono superare i 300°C. La loro robustezza e la capacità di operare in condizioni gravose le rendono ideali per queste applicazioni critiche.

Industria Farmaceutica

Nell'industria farmaceutica, la purezza del prodotto e l'assenza di contaminazioni sono essenziali. Le pompe a trascinamento magnetico garantiscono che il fluido pompato rimanga confinato all'interno del sistema, prevenendo qualsiasi rischio di perdita o contaminazione da parte di guarnizioni usurate, aspetto cruciale per la produzione di farmaci e principi attivi.

Altre Applicazioni

Le pompe a trascinamento magnetico sono impiegate anche in:

• Trattamento delle Acque: Per la gestione di fluidi corrosivi o sostanze chimiche utilizzate nei processi di depurazione.
• Industria Alimentare: Sebbene meno comuni rispetto ad altri tipi di pompe, possono essere utilizzate per fluidi specifici che richiedono un elevato grado di contenimento.
• Sistemi di Raffreddamento: In piccoli sistemi di raffreddamento dove è fondamentale evitare perdite di liquido o contaminazioni.

La loro versatilità, unita all'affidabilità, le rende una soluzione preziosa per una vasta gamma di processi industriali dove la sicurezza, la prevenzione delle perdite e la resistenza chimica sono fondamentali.

Vantaggi Chiave delle Pompe a Trascinamento Magnetico

L'adozione delle pompe a trascinamento magnetico offre numerosi vantaggi rispetto alle pompe centrifughe tradizionali con tenuta meccanica:

1. Assenza di Perdite e Emissioni: Il design ermetico elimina la necessità di tenute meccaniche dinamiche, che sono soggette a usura e possono causare perdite di liquido o emissioni nell'ambiente. Questo è particolarmente importante quando si trattano fluidi costosi, tossici, infiammabili o corrosivi.
2. Elevata Sicurezza Operativa: La prevenzione delle perdite riduce significativamente i rischi per gli operatori e per l'ambiente, contribuendo a creare un ambiente di lavoro più sicuro e a rispettare le normative ambientali più stringenti.
3. Manutenzione Ridotta: L'assenza di tenute meccaniche, uno dei componenti più soggetti a guasti nelle pompe tradizionali, si traduce in una drastica riduzione degli interventi di manutenzione e dei relativi costi. La manutenzione si concentra principalmente sul monitoraggio delle boccole e degli o-ring.
4. Maggiore Affidabilità e Durata: La minore presenza di parti soggette a usura contribuisce a una maggiore affidabilità operativa e a una vita utile più lunga della pompa, anche in condizioni operative gravose. In condizioni normali, queste pompe possono funzionare ininterrottamente per oltre un decennio.
5. Resistenza Chimica: La possibilità di realizzare il corpo pompa e i componenti interni in materiali altamente resistenti alla corrosione (come PVDF, PP, Hastelloy) permette di gestire un'ampia gamma di fluidi chimici aggressivi.
6. Facilità di Installazione: L'assenza di allineamento complesso tra pompa e motore semplifica l'installazione, riducendo i tempi di messa in servizio.
7. Efficienza Energetica: L'utilizzo della forza magnetica per generare il flusso di liquido è un metodo altamente efficiente dal punto di vista energetico, che contribuisce a ridurre il consumo energetico e i costi operativi.
8. Adatte ad Ambienti ATEX: Molte pompe a trascinamento magnetico sono disponibili con certificazione ATEX, rendendole idonee per l'utilizzo in atmosfere potenzialmente esplosive.

Limiti e Considerazioni Operative

Nonostante i numerosi vantaggi, è importante essere consapevoli dei limiti e delle condizioni operative che possono influenzare le prestazioni delle pompe a trascinamento magnetico:

• Sensibilità ai Solidi Sospesi: Le pompe a trascinamento magnetico sono progettate principalmente per il pompaggio di liquidi puliti. La presenza di solidi sospesi nel fluido può causare un rapido guasto dei cuscinetti a manicotto e delle superfici di spinta, interferendo con le prestazioni e portando a guasti completi. Per applicazioni con solidi, è necessario valutare sistemi di filtrazione o configurazioni specifiche.
• Rischio di Surriscaldamento e Smagnetizzazione: L'azione di accoppiamento dei magneti può generare calore. Se questo calore non viene dissipato efficientemente, può surriscaldare il liquido e il gruppo magnetico. L'esposizione a temperature superiori al limite massimo può smagnetizzare permanentemente i magneti, compromettendo il funzionamento della pompa.
• Sensibilità al Funzionamento a Basso Flusso e a Secco: Le pompe centrifughe a trascinamento magnetico non sono autoadescanti e non sono progettate per la marcia a secco prolungata, poiché il liquido funge da lubrificante e refrigerante per i cuscinetti. Il funzionamento in condizioni di basso flusso o prossime alla prevalenza di arresto può aumentare la coppia richiesta e, in casi estremi, portare al disaccoppiamento magnetico e al danneggiamento dei magneti. È raccomandabile l'impiego di dispositivi automatici di arresto o la costante presenza di un operatore.
• Limitazioni di Viscosità: Sebbene alcune pompe possano movimentare fluidi più viscosi, sono ideali per liquidi a bassa viscosità. L'aumento della viscosità del fluido aumenta la coppia magnetica richiesta per il trasferimento, con il rischio di superare la capacità dell'accoppiamento magnetico.
• Compatibilità dei Materiali: Anche se i materiali sono generalmente resistenti, è fondamentale verificare la compatibilità con ogni specifico fluido, soprattutto in presenza di miscele complesse o condizioni operative estreme. Ad esempio, il PVDF non è idoneo per alcune basi inorganiche come la soda caustica.

Il Ruolo di Techma GPM e altri Partner Industriali

Techma GPM si posiziona come un punto di riferimento in Italia e in Europa nella distribuzione di pompe industriali ad alta tecnologia, offrendo un'ampia gamma di prodotti, incluse le pompe a trascinamento magnetico, per ridurre i tempi di fermo e accelerare l'avvio di nuovi progetti. L'azienda distribuisce un'ampia gamma di pompe a trascinamento magnetico, progettate per rispondere a esigenze di portata, viscosità, precisione e resistenza chimica. La loro competenza assicura che i clienti ricevano la soluzione più adatta alle loro specifiche applicazioni, supportando settori come l'industria chimica per la gestione sicura di acidi forti e ambienti ATEX, e il settore Oil & Gas per la movimentazione di fluidi ad alta temperatura.

Aziende come Debem offrono linee distinte di pompe centrifughe a trascinamento magnetico, come la serie DM in PP o PVDF per fluidi altamente corrosivi. CDR Pompe, invece, sviluppa soluzioni personalizzate, incluse pompe a trascinamento magnetico in PP, PVDF o PFA per liquidi tossici e corrosivi, o pompe in acciaio per applicazioni più gravose. La consulenza tecnica iniziale, la progettazione, l'installazione e l'assistenza post-avviamento offerte da questi partner specializzati sono fondamentali per garantire la scelta e l'operatività ottimale delle pompe centrifughe, siano esse a trascinamento magnetico o con tenuta meccanica.

La scelta della pompa giusta, sia essa a trascinamento magnetico o a tenuta meccanica, dipende da un'analisi approfondita dell'applicazione reale, delle caratteristiche del fluido, delle condizioni operative e dei requisiti normativi. Comprendere le differenze profonde tra queste tecnologie consente alle aziende di effettuare scelte consapevoli, orientate alla solidità dell'impianto e non solo all'investimento iniziale, assicurando affidabilità, sicurezza e continuità produttiva nel tempo.
