Navigare nel vasto mare dei raccordi idraulici in ottone può essere a prima vista un compito scoraggiante, anche per l'idraulico più esperto. Con così tante opzioni disponibili, può essere facile sentirsi sopraffatti e non sapere da dove cominciare. Che siate appassionati di fai-da-te o professionisti esperti, trovare il raccordo perfetto per le vostre esigenze idrauliche richiede un occhio attento ai dettagli e un po' di know-how. La raccorderia in ottone viene utilizzata in molte applicazioni industriali e domestiche in quanto i raccordi idraulici in ottone rappresentano uno degli elementi più importanti di qualsiasi sistema idraulico.
Comprendere l'Ottone: Composizione e Proprietà Fondamentali
L'ottone è una lega metallica ampiamente apprezzata nel settore idraulico per una serie di proprietà vantaggiose. Fondamentalmente, l'ottone è una lega ossidabile formata da rame e zinco. La proporzione di zinco all'interno della lega è un fattore determinante che ne influenza le caratteristiche, come ad esempio la resistenza meccanica, la duttilità o il colore, per citarne solo alcune. Il Comitato Europeo di Normazione EN ha approvato di recente le nuove norme europee per il rame e le sue leghe (tra le quali i materiali di ottone), garantendo standard di qualità e sicurezza elevati. Un materiale comunemente utilizzato per i raccordi in ottone è il CW617N, che è in conformità con il trattato 4MS per i materiali metallici in contatto con l’acqua potabile, assicurando quindi la sua idoneità per applicazioni idrosanitarie.
Tra le caratteristiche più rilevanti dell'ottone che lo rendono ideale per la raccorderia idraulica vi sono:
- Resistenza alla Corrosione: L'ottone resiste alla corrosione ed è meno suscettibile alla formazione della ruggine rispetto ad altri materiali come il ferro o l'acciaio. Questa proprietà è cruciale per garantire la longevità degli impianti idraulici, specialmente in presenza di acqua.
- Lavorabilità: L'ottone è un materiale relativamente morbido e facile da lavorare. Può essere facilmente tagliato, forgiato e modellato in forme complesse, permettendo la produzione di una vasta gamma di raccordi con geometrie diverse.
- Proprietà di Tenuta: I raccordi in ottone possiedono buone proprietà di tenuta, tali da garantire una connessione sicura e priva di perdite tra i tubi, riducendo così il rischio di perdite d'acqua o di fluidi.
- Resistenza Termica: L'ottone è un materiale che ha una buona resistenza termica, tale da poter gestire temperature elevate senza subire deformazioni o danni significativi. Questo lo rende adatto per impianti che trasportano sia acqua calda che fredda.
Tipologie e Configurazioni dei Raccordi Filettati in Ottone
I raccordi filettati in ottone si distinguono per una vasta gamma di accessori, che consentono possibilità illimitate di connessione e configurazione degli impianti. Questi includono, ma non si limitano a, giunti, gomiti, tee, boccole, estensioni e tappi. Questa varietà permette di adattare il sistema alle più svariate esigenze di progettazione e installazione.
Tradizionalmente, questi raccordi sono stati impiegati per il collegamento di tubi in rame o acciaio con estremità filettate. Tuttavia, la loro versatilità li rende adatti anche per il collegamento di tubi in plastica rigida e per l'integrazione con altri accessori o raccordi filettati.
La scelta del raccordo corretto dipende da diversi fattori, tra cui la terminazione (maschio o femmina), la forma, la dimensione della filettatura e il materiale.
Terminazione: Maschio o Femmina
Una delle prime distinzioni da fare riguarda la terminazione del raccordo:

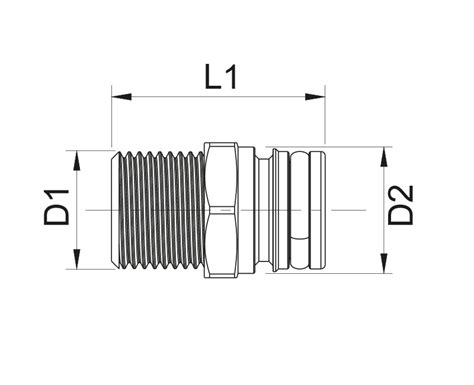

- Maschio (M): Presenta una filettatura esterna, che si avvita all'interno di una filettatura femmina.
- Femmina (F): Presenta una filettatura interna, in cui si avvita una filettatura maschio.
Esistono quindi tutte le combinazioni possibili:
- Maschio-Maschio (M-M): Utilizzati per collegare due componenti femmina.
- Femmina-Femmina (F-F): Utilizzati per collegare due componenti maschio.
- Maschio-Femmina (M-F): Offrono la flessibilità di connettere un componente maschio con uno femmina.
Forma dei Raccordi
La forma dei raccordi filettati in ottone varia in base alla loro funzione all'interno dell'impianto:
- Gomito: Utilizzato per cambiare la direzione del flusso, tipicamente con angoli di 90 o 45 gradi. Sono disponibili in configurazioni F/F (femmina/femmina) e M/F (maschio/femmina).
- Nipplo: Serve per collegare due raccordi maschi della stessa dimensione.
- Manicotto: Permette di collegare due raccordi femmina della stessa dimensione.
- Riduttore: Ideale per collegare due raccordi di dimensioni diverse, permettendo la transizione tra diametri differenti. Esempi includono i "Nipples ridotti", come il Niples Ridotto Ottone Giallo 1/2" X 3/8".
- Raccordo a T (TEE): Consente di creare una derivazione, collegando tre raccordi che possono essere della stessa dimensione o di dimensioni diverse.
- Tubo Filettato: Pensato per collegare due raccordi che sono troppo distanti per un nipplo, ma non abbastanza per aggiungere un tubo di rame.
- Tappo: Utilizzato per chiudere o sigillare un raccordo femmina. Un esempio è il Tappo calotta ottone F.
- Boccola: Simile al manicotto, ma spesso utilizzata per ridurre una filettatura femmina a una dimensione più piccola.
- Estensione: Aumenta la lunghezza di una connessione filettata.
Dimensioni e Tipologie di Filettatura
I raccordi filettati in ottone sono comunemente denominati in pollici o frazioni di pollice, a seconda delle dimensioni dell'estremità del filetto. La designazione della dimensione è correlata al diametro interno del tubo.
La filettatura può essere espressa in due sistemi principali:
- Sistema Imperiale (BSP - British Standard Pipe Threads): Utilizza pollici (inch). Le dimensioni più comuni includono 1/4", 3/8", 1/2", 3/4", 1", 1 1/4", 1 1/2".
- Sistema Metrico: Utilizza millimetri. Le corrispondenze comuni includono:
- 1/4" (pollici) corrisponde a circa 8 x 13 mm
- 3/8" (pollici) corrisponde a circa 12 x 17 mm
- 1/2" (pollici) corrisponde a circa 15 x 21 mm
- 3/4" (pollici) corrisponde a circa 20 x 27 mm
- 1" (pollici) corrisponde a circa 26 x 34 mm
- 1 1/4" (pollici) corrisponde a circa 33 x 42 mm
- 1 1/2" (pollici) corrisponde a circa 40 x 49 mm
È importante notare che la filettatura gas ISO 228/1 è di tipo cilindrico. In questo caso, la tenuta non è generata dall'accoppiamento tra i filetti maschio e femmina, ma è affidata alla presenza di materiale sigillante (come guarnizioni o nastro in PTFE/Teflon) che impedisce la fuoriuscita del fluido.
Le serie di raccordi possono differire anche per la norma di filettatura a cui si conformano:
- Serie 2600, 2700: Filettatura conforme alla norma UNI EN ISO 228-1.
- Serie 2800: Filettatura conforme alla norma UNI EN 10226-1.
La scelta del materiale sigillante (come guarnizioni o PTFE) dipende da molti fattori, tra cui il tipo di fluido, le temperature di esercizio e la pressione dell'impianto.
TUBI e RACCORDI IDRAULICI - impariamo a riconoscere POLLICI" e DIAMETRI
Applicazioni dei Raccordi Filettati in Ottone
I raccordi filettati in ottone trovano impiego in una vasta gamma di settori e applicazioni, grazie alla loro versatilità, resistenza e affidabilità.
Impianti Idrico-Sanitari e di Riscaldamento
I raccordi filettati della SERIE 2600, SERIE 2700 e SERIE 2800, realizzati interamente in ottone CW617N di elevata qualità, sono ideali per essere utilizzati in impianti idrico-sanitari per l'adduzione di acqua calda e fredda, in impianti di riscaldamento e in ogni tipo di installazione idraulica, sia domestica, commerciale, industriale, che agricola. Sono generalmente compatibili con qualsiasi tipologia di fluido non corrosivo.
I raccordi filettati in ottone della SERIE CLIO sono noti per essere facili da installare e garantire affidabilità e resistenza meccanica nel tempo.

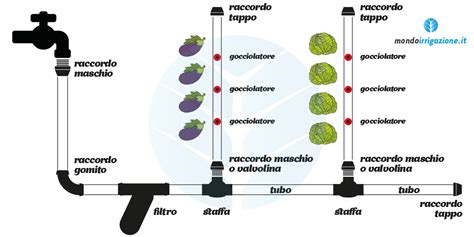

Trasporto di Acqua in Impianti di Irrigazione
I raccordi per innaffiamento ed irrigazione Quick, realizzati in ottone, possono essere utilizzati per il trasporto di acqua fredda e calda negli impianti di irrigazione e innaffiamento. La loro resistenza e la capacità di garantire connessioni sicure li rendono fondamentali per l'efficienza di questi sistemi.
Meccanica, Industria e Settore Navale
Gli raccordi ad avvitare in ottone sono ideali per tutte le installazioni veicolanti acqua o gas combustibile. Il loro impiego si estende alla meccanica, al settore industriale e navale, dove la robustezza e la tenuta sono requisiti fondamentali.
Settore Agricolo
Nell'ambito agricolo, affidabilità e resistenza sono qualità essenziali per ogni componente meccanico. Emmegi, ad esempio, realizza minuterie tornite in ottone su misura per diverse applicazioni agricole. La raccorderia in ottone impiegata in agricoltura permette di garantire continuità operativa, efficienza e sicurezza in ogni fase del lavoro.
- Irrigazione: I raccordi in ottone sono cruciali per garantire un flusso d'acqua continuo, preciso e senza dispersioni nei sistemi di irrigazione a goccia, a spruzzo o a pioggia. La qualità di questi raccordi incide direttamente sulla resa idrica e sulla sostenibilità del sistema.
- Pompe e Sistemi Idraulici: In impianti che movimentano fertilizzanti, prodotti chimici o liquidi di raffreddamento, i raccordi devono sopportare pressioni variabili, urti e condizioni esterne complesse. Minuterie in ottone possono essere utilizzate per valvole di regolazione, connessioni idrauliche e componenti interni di pompe.
- Idropulitrici Agricole: I raccordi in ottone sono utilizzati nelle guarnizioni, nei giunti e nei raccordi delle idropulitrici, contribuendo alla sicurezza del funzionamento e alla continuità operativa, resistendo alla forza meccanica, all'usura e alla corrosione.
- Mezzi Agricoli Pesanti: I raccordi in ottone trovano spazio nei circuiti idraulici e nei sistemi di movimentazione di trattori, aratri e mietitrebbie, compatibili con qualsiasi configurazione meccanica e resistenti alle sollecitazioni.
Emmegi, con un'esperienza consolidata dal 1977, si specializza nella produzione di minuterie metalliche tornite in ottone su misura per il settore agricolo, offrendo soluzioni durature e di qualità.
Scelta e Installazione dei Raccordi in Ottone
La scelta del raccordo filettato in ottone corretto richiede attenzione a diversi aspetti pratici.
Materiale: Ottone vs. Acciaio Zincato
Sebbene i raccordi filettati siano realizzati principalmente in ottone, esistono anche opzioni in acciaio galvanizzato. I raccordi in ottone sono ideali per gli impianti idraulici standard in rame. Su tubi zincati, per evitare la corrosione dovuta al fenomeno delle correnti galvaniche, è preferibile utilizzare raccordi in acciaio zincato. È importante notare che il rame e l'ottone devono sempre essere installati a valle dei materiali in acciaio zincato per prevenire questo fenomeno.
Per ovviare a problemi di corrosione galvanica negli impianti dell'acqua calda sanitaria (ACS), come ad esempio negli scaldacqua ad accumulo, è raccomandato l'uso di raccordi dielettrici.
Montaggio e Tenuta
I raccordi filettati, detti anche raccordi a avvitare, assicurano il collegamento tra l'impianto idrico e le attrezzature sanitarie. La tenuta dei raccordi filettati si ottiene applicando del materiale sigillante. Tradizionalmente si utilizza la stoppa (fibra vegetale) imbevuta di pasta verde, oppure il comune PTFE (Teflon) in nastro. La scelta del sigillante dipende dal tipo di fluido, dalle temperature e dalle pressioni dell'impianto.
Il vasto assortimento di figure e diametri, insieme alle numerose varianti cromate e nichelate disponibili, offre agli installatori la possibilità di scegliere in qualsiasi momento il raccordo giusto per l'ambito di applicazione richiesto.
Considerazioni sulla Corrosione Galvanica
Un aspetto tecnico importante da considerare è la corrosione galvanica, che può verificarsi quando metalli diversi sono in contatto in presenza di un elettrolita (come l'acqua). Il rame e l'ottone sono leghe con un potenziale elettrochimico diverso rispetto all'acciaio zincato. Per evitare questo fenomeno, è buona norma installare i raccordi in ottone o rame a valle rispetto ai tubi in acciaio zincato. Nei casi in cui si teme questo problema, specialmente in impianti con acqua calda sanitaria dove la conduttività è maggiore, si possono impiegare raccordi dielettrici che interrompono il circuito elettrico tra i metalli dissimili.
Normative e Standard
La conformità alle normative vigenti è fondamentale per garantire la sicurezza e l'affidabilità degli impianti. Le filettature dei raccordi in ottone spesso seguono standard internazionali come la norma ISO 228 (filettatura cilindrica) o la norma UNI EN 10226-1. La conformità al trattato 4MS per i materiali metallici in contatto con l’acqua potabile, come nel caso del CW617N, assicura che i raccordi siano idonei per l'uso in impianti di acqua potabile.
La scelta tra una filettatura imperiale (pollici) o metrica dipende dalle specifiche dell'impianto e dalla disponibilità dei tubi e degli altri componenti. È essenziale che le filettature dei componenti da collegare siano compatibili per garantire una corretta giunzione.
La scelta di raccordi in ottone di alta qualità, come quelli offerti da fornitori specializzati, garantisce prestazioni ottimali e una maggiore durata nel tempo, anche in condizioni operative difficili.
